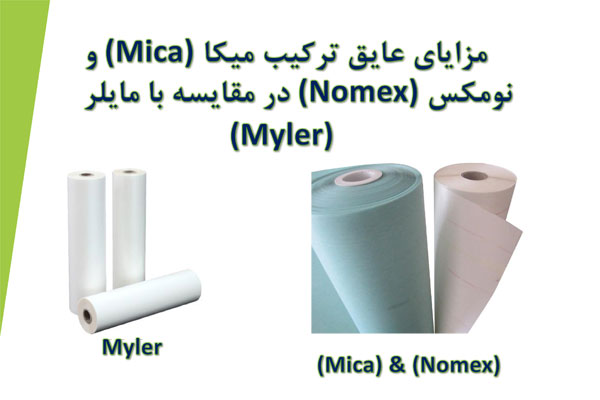

مزایای عایق میکا و نومکس

ترکیب میکا (Mica) و نومکس (Nomex) یکی از پیشرفته ترین و باکیفیت ترین ترکیب های عایق الکتریکی در صنعت تولید باسداکت

(Busbar Enclosure) محسوب می شود.

ویژگی های فیزیکی و شیمیایی

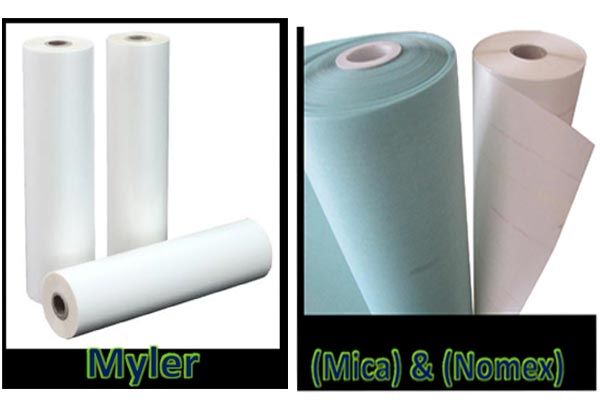

برای اینکه بدانیم چرا این ترکیب از مایلر برتر است، باید به ویژگی های فیزیکی و شیمیایی هر کدام نگاه کنیم.

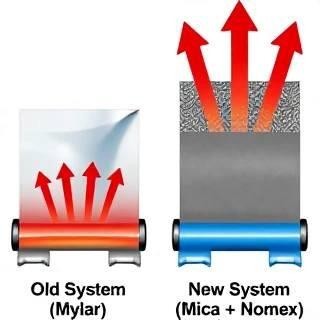

1-مقاومت حرارتی – (Thermal Stability)

این مهمترین نقطه قوت ترکیب میکا (Mica) و نومکس (Nomex) است.
مایلر ( Mylar) یک پلی‌استر است که در برابر حرارت محدودیت دارد.
مایلر معمولاً در دمای بالای ۱۵۰ تا ۱۸۰ درجه سانت یگراد شروع به نرم شدن یا تغییرشکل ‌میکند.
در سیستم های قدرت که جریان بالا عبور می‌کند، گرمای ناشی از اثرSkin Effect یاتلفات باس‌بار میتواند مایلر را آسیب‌پذیر کند.

ترکیب‌(میکا‌+‌نومکس):

میکا یکی از بهترین عایق های حرارتی است و می‌تواند دمای بسیار بالایی (تا بیش از ۶۰۰ درجه سانتی‌گراد) را تحمل کند بدون اینکه تغییر شکل دهد.
نومکس نیز یک پل ‌یآمید است که مقاومت حرارتی بسیار بالایی دارد (تا حدود ۲۰۰-۲۵۰ درجه سانتی‌گراد) و در برابر حرارت مداوم (Continuous Thermal Stress) بسیار پایدار است.

نتیجه گیری ترکیب عایق (میکا + نومکس):

در برابر گرمای ناشی از جریان‌های شدید و گذرا (Short Circuit) بسیار مقاومتر است و احتمال ذوب شدن یا تغییر شکل آن تقریباً صفر است.

2-مقاومت در برابر آرک و اتصال کوتاه

در‌ هنگام‌ وقوع‌ یک‌ خطای‌ اتصال‌کوتاه،‌ انرژی‌الکتریکی‌ بسیار‌ عظیمی‌ به‌صورت‌ حرارت‌ و‌ فشار‌ مکانیکی‌ به‌ عایق‌ وارد‌ ‌میشود.
– مایلر:‌ در‌برابر‌ قوس‌الکتریکی (Arc) بسیار‌شکننده‌است.‌ آرک‌ می تواند‌ به‌ سرعت‌ مایلر‌ را‌ سوراخ‌ کند‌ (Puncture) یا‌ آن‌ را‌ ذوب‌ کند.

– در ترکیب میکا(Mica) و نومکس (Nomex) میکا به دلیل ساختار لایه ای و معدنی خود، در برابر آرک الکتریکی بسیار مقاوم است. وقتی آرک به لایه میکا برخورد می‌کند، میکا به جای ذوب شدن، انرژی را پخش کرده و از گسترش آتش جلوگیری می‌کند. لایه نومکس هم به عنوان یک لایه محافظ، استحکام مکانیکی و عایق بندی لایه میکا را در برابر آسیب های فیزیکی آرک تضمین می‌کند.

3-پایداری مکانیکی و چسبندگی

مایلر معمولاً به صورت یک لایه نازک و انعطاف‌پذیر است که در اثر لرزشهای شدید یا ضربات مکانیکی ممکن است دچار پارگی یا لغزش شود.

ترکیب میکا (Mica) و نومکس (Nomex) :

با مجموع ضخامت 480 میکرون نومکس (350 میکرون میکا + 130 میکرون نومکس) ، ضخامت و سختی بسیار بیشتری نسبت به ورقهای نازک مایلر دارد.
این ترکیب یک “سپر” ایجاد می‌کند که هم در برابر لرزشهای الکترومغناطیسی و هم در برابر ضربات مکانیکی، ساختار خود را حفظ می‌کند.

4-طول عمر و استقامت در محیط های سخت:

مایلر: ممکن است در طول زمان در اثر اکسیداسیون یا تغییرات دمایی محیطی، ترد ( Brittle) شده و بشکند.

ترکیب عایق (میکا + نومکس) :

میکا یک ماده معدنی است و تغییر نمیکند. نومکس هم به دلیل پایداری شیمیایی بالا، در برابر رطوبت و عوامل محیطی بسیار مقاوم است. این یعنی عمر مفید باسداکت‌ بسیار طولانی‌تر خواهد بود.

برخلاف عایقهای مایلر (Mylar) که در برابر حرارت و آرک الکتریکی محدودیت دارند، تکنولوژی عایق باترکیب استراتژیک میکا (Mica) و نومکس (Nomex)، استانداردهای جدیدی را تعریف کرده است:

۱- مقاومت حرارتی فوق‌العاده: پایداری در برابر بالاترین دماهای عملیاتی و جلوگیری از تغییر شکل بدنه.

۲- ایمنی حداکثری در اتصال کوتاه: مقاومت بی‌نظیر در برابر قوس الکتریکی(Arcing) و جلوگیری از آسیب‌های ناشی از خطاهای شدید.

۳- طول عمر طولانی: مقاومت بالا در برابر پیری مواد، رطوبت و لرزش‌های مکانیکی.

۴- ضخامت مهندسی شده: ترکیب ۴۸۰ میکرون مواد باکیفیت برای تضمین بالاترین سطح جداسازی الکتریکی.

این ترکیب نشان دهنده این است که محصولات شرکت پاد کنترل کیسان برای کاربردهای سنگین (Heavy Duty) و حساس طراحی شده اند، نه فقط برای کاربردهای معمولی.
