باسداکت چیست و چه مزایایی دارد؟

باسداکت یا Bus duct در واقع به کانال های از پیش ساخته شده برای عبور کابل های مسی اطلاق می شود.

عبارت باسداکت تشکیل شده از دو قسمت اصلی است که بخش اول آن باس “Bus” که به معنی شینه مسی و یا آلومینیوم است که رسانای جریان الکتریکی بوده و بخش دوم، داکت “Duct” است که معرف کانال های از پیش ساخته شده ای است که محل قرارگرفتن باس می باشد.

امروزه با پیشرفت تکنولوژی در صنایع مختلف از جمله فولاد، پتروشیمی، نظامی، خودروسازی و… سعی می شود که از روش های امن تر و اقتصادی تر برای سیستم های الکتریکی مستقر در سایت ها استفاده شود.

باسداکت یکی از این روش های به روز دنیا است که به دلیل مزیت اقتصادی (هزینه پایین) و همچنین امنیت بالا و سهولت در کاربرد از امتیازات و ویژگی های برتر بسیاری برخوردار است.

مزیت ها و ویژگی های برجسته باسداکت پاد کنترل کیسان

مزیت هایی که آن را به گزینه ای مطمئن و کارآمد برای پروژه های صنعتی و ساختمانی تبدیل مینماید.

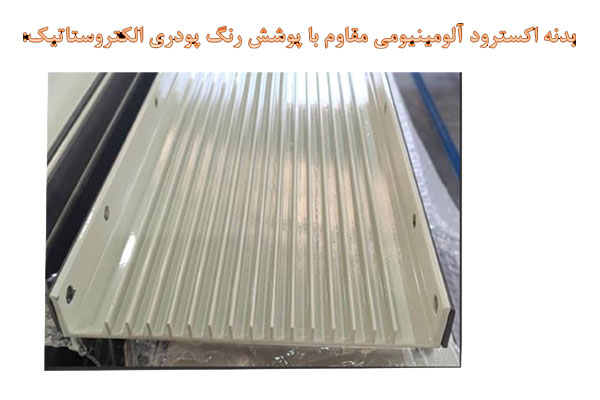

مزایای بدنه اکسترود آلومینیومی با ضخامت 2/3 تا 4 میلیمتر:

مقاوم در برابر تنش های مکانیکی
کاهش وزن سازه و سهولت در نصب
مقاومت در برابر خوردگی و پوسیدگی در محیط های مرطوب در نتیجه کاهش هزینه های نگهداری و طول عمر مفید سیستم
استفاده از بدنه به عنوان ارت
تبادل حرارتی بسیار مناسب با محیط نسبت به بدنه آهنی

مزایای پوشش رنگ پودری الکتروستاتیک:

چسبندگی بهتر		یکنواختی رنگ
مقاومت بالا در برابر اشعه UV، رطوبت، بخارات خورنده و دیگر عوامل محیطی		زیبایی ظاهری صنعتی و حرفه ای به محصول

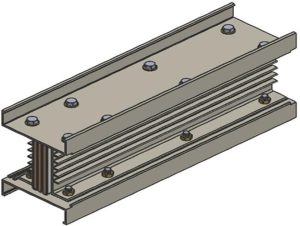

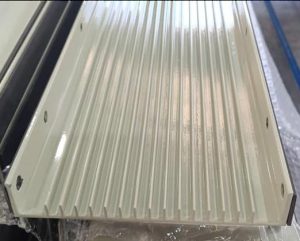

بدنه Heatsink:

مزایای طراحی بدنهHeatsink :

این طراحی با افزایش سطح تماس باسداکت با هوا، فرآیند دفع حرارت از هادی ها و تجهیزات داخلی را بهبود م یبخشد و پایداری حرارتی سیستم رادر بارهای بالا و محیط های با تهویه محدود تضمین میکند.

این شرکت تنها تولیدکننده داخلی باسداکت با بدنهHeatsink می باشد برخی شرکت های مدعی استفاده ازHeatsink ، از نمونه هایی با پره های بسیار ریز بهره میبرند که به دلیل پوشش رنگ، عملاً کارایی حرارتیخود را از دست م یدهند و عملکرد مؤثری ندارند.

پیچ های بدنه با 8.8Grade :

پیچ 8.8 از آلیاژ فولاد تولید شده و جزء فولادهای پرکربن است.
منظور از فولاد پرکربن، فولادی است که درصد کربن در آلیاژ آن بیشتر از 60 درصد باشد.

تفاوت پیچ گرید 8.8 با سایر پیچ ها:

مقاومت بالا: یکی از اصل یترین تفاو تهای پیچ گرید 8.8 با سایر پی چها، مقاومت بسیار بالای آن در برابر فشار و کشش است. این ویژگی آن را برای استفاده در سازه هایی با بارهای سنگین و در محیط هایی با شرایط ناپایدار مناسب می کند.

مقاومت در برابر خستگی: در مواجهه با بارهای متناوب و ناپایدار همچنان عملکرد خوبی از خود نشان می دهند.

استفاده در برابر دماهای بالا: برای استفاده در صنایعی که با دماهای بالا سر و کار دارند، ایده آل میکند.

از جمله مهم ترین موارد استفاده از پیچ 8.8 می توان به موارد زیراشاره کرد:

-پل ها

-تونل ها

-ریل قطارهای تندرو

-موتور خودرو

-سازه هایی با اسکلت فلزی

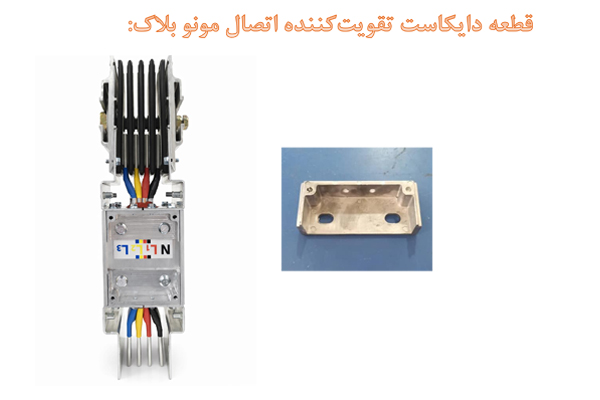

قطعه دایکاست تقویت کننده اتصال مونو بلاک :

مزایای قطعه دایکاست تقویت کننده اتصال مونوبلاک:

با توجه به اینکه نقطه اتصال مونوبلاک به بدنه باسداکت یکی از حساس ترین بخش ها ازنظر مقاومت مکانیکی به شمار می رود، این مجموعه اقدام به طراحی و تولید قطعه ای بهنام دایکاست نموده است. این قطعه در قسمت بالا و پایین محل اتصال مونوبلاک نصب شده و با توزیع یکنواخت تنش و تقویت ساختار مکانیکی، منجر به افزایش استحکام باسداکت در این ناحیه بحرانی می گردد.
استفاده از قطعه مذکور به عنوان یک راهکار مهندسی شده، مزیتی متمایز نسبت به محصولات سایر تولیدکنندگان به شمار می رود و نشان دهنده توجه ویژه به دوام و پایداری مکانیکی در طراحی محصول است.

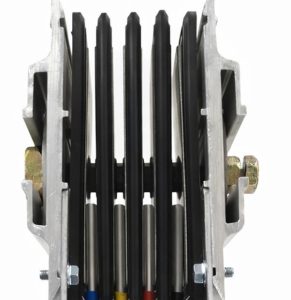

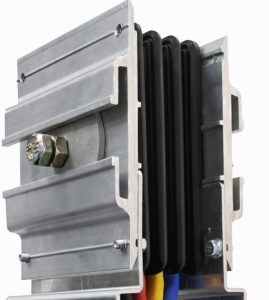

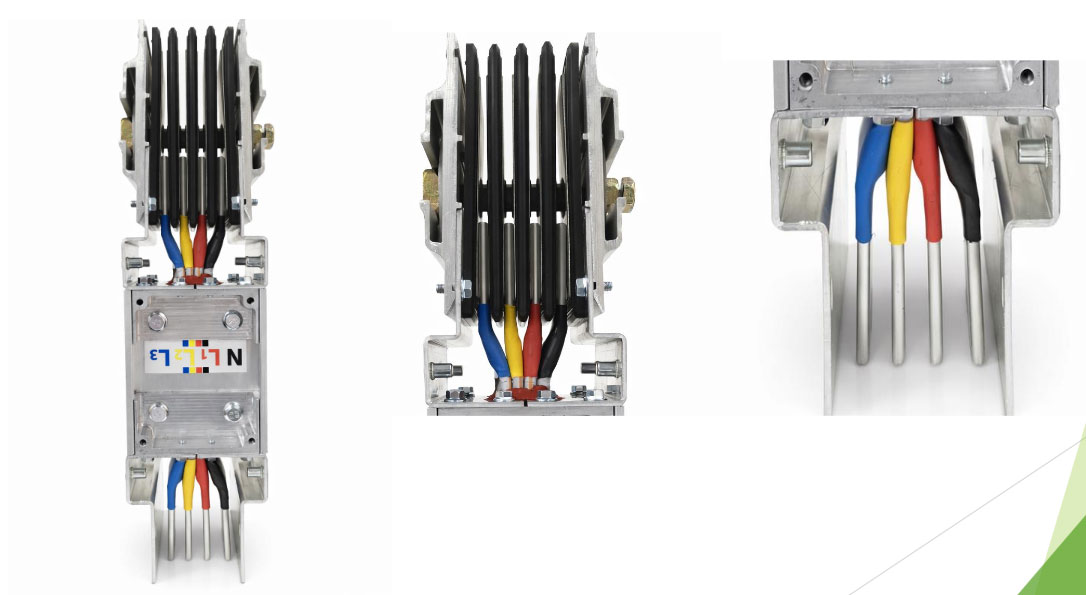

طراحی مهندسی اتصال مونوبلاک:

اتصالات با استفاده از پی چهای مونوبلاک امکان دمونتاژ آسان و سریع بدون آسیب به

قطعات را فراهم می آورند که موجب کاهش زمان تعمیرات و افزایش بهره وری سیستم می شود.

طراحی مهندسی اتصال مونوبلاک:

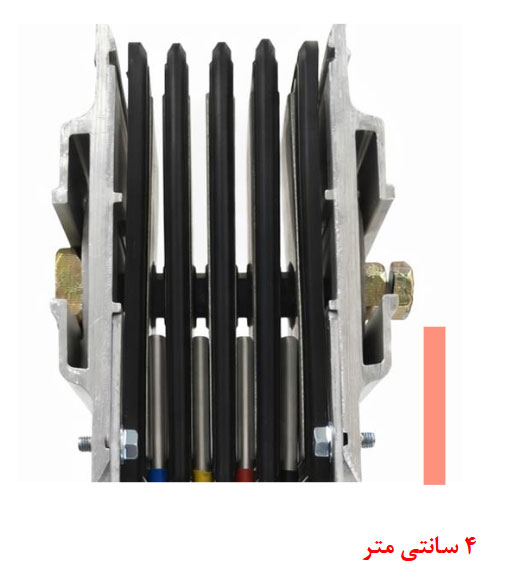

سطح اتصال شمش باسبار در مونوبالک این شرکت4 سانتیمتر است و نسبت به سایر برندها که2 سانتیمتر تماس دارند مزیت محسوب می شود.
تماس بیشتر تلفات حرارتی کمتر

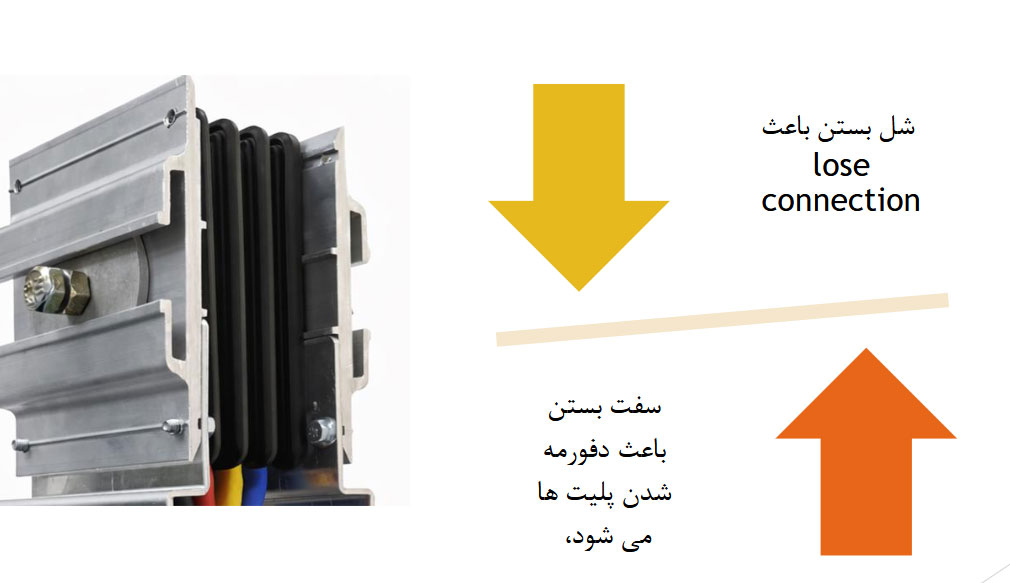

طراحی مهندسی اتصال مونوبالک

طراحی مهندسی اتصال مونوبالک:

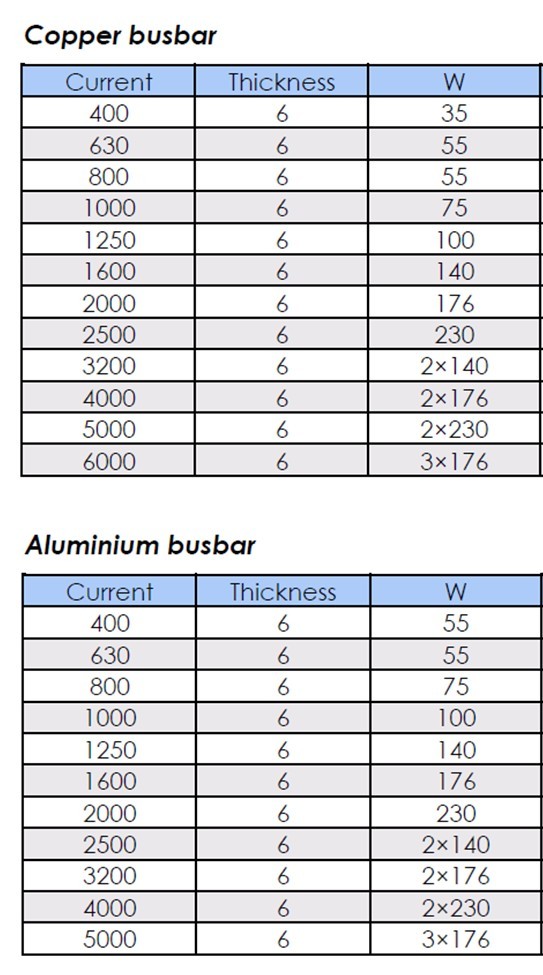

باسبار با سایز بزرگتر

سایز باسبار مورد استفاده در باسداکتهای این شرکت حداقل ٪۱۵ بزر گتر از محصولات مشابه داخلی و وارداتی است. این افزایش سطح مقطع در طول ثابت باعث کاهش مقاومت الکتریکی و به تبع آن کاهش تلفات حرارتی می شود که نتیجه آن بهبود راندمان سیستم انتقال انرژی است.

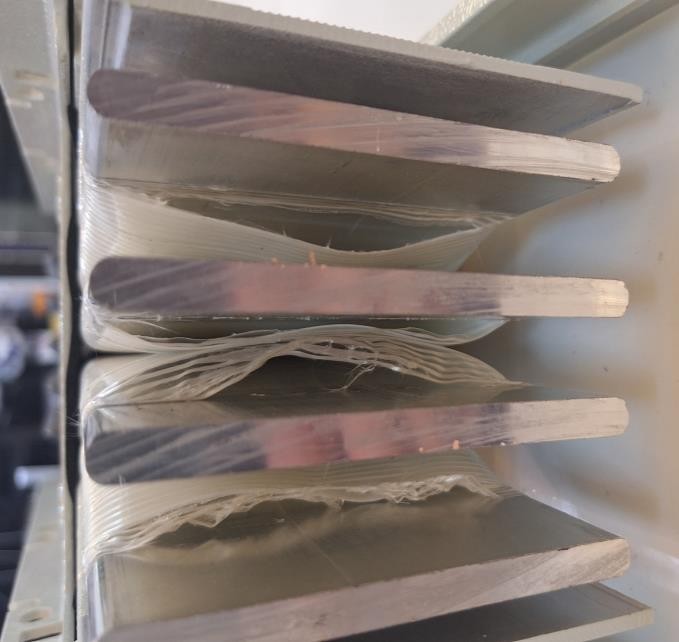

استفاده از ترموفیت های حرارتی با کد رنگی استاندارد

مزایای استفاده از ترموفیت های حرارتی با کد رنگی استاندارد:

استفاده از ترموفیت های حرارتی با کد رنگی استاندارد ( قرمز، مشکی، زرد و آبی) در فرآیند

عایق کاری باسداکت این مجموعه، جهت تفکیک فازها و جلوگیری از بروز اشتباه در عملیات نصب، مزیت تلقی می گردد که برخلاف سایرتولیدکنندگان که از چسب نواری برای تثبیت عایق ها بهره می برند، در این مجموعه از ترموفیت حرارتی برای فیکس کردن عایق ها استفاده می شود که این روش علاوه بر ایجاد اتصال مکانیکی پایدارتر، مقاومت حرارتی بالاتری نسبت به چسب ابریشمی و سایر چسب های موجود در بازار داشته که موجب ایمنی و دوام سیستم در شرایط عملیاتی با دمای بالا می گردد.

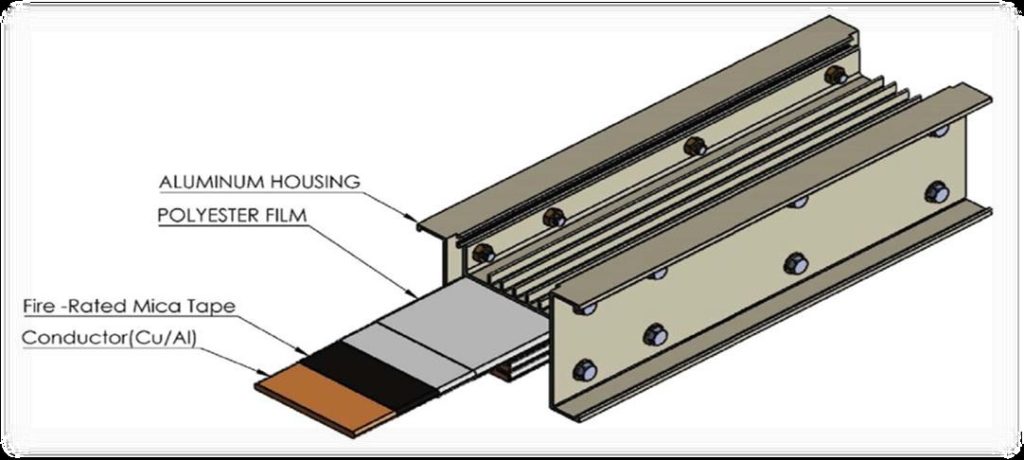

عایق بندی دو لایه حرارتی و دی الکتریک:

مزایای عایق بندی دو لایه حرارتی و دی الکتریک:

لایه اول: عایق میکا با ضخامت 130 میکرون و مقاومت حرارتی 500 تا 800 درجه سانتیگراد،

لایه دوم: عایق نومکس با ضخامت 350 میکرون و کلاس حرارتی H

این ترکیب مزیت قابل توجهی دارد و موجب کاهش انتقال گرما میان فازها و از فازها به محیط می گردد که این موضوع باعث پایداری حرارتی سیستم و جلوگیری از افزایش دمای هادی ها و در نتیجه کاهش افت توان و استهلاک می گردد.

از سوی دیگر این لایه ها با دارا بودن استحکام عایقی بالا از وقوع تخلیه جزئی و شکست الکتریکی در ولتاژهای نامی و گذرا جلوگیری کرده و قابلیت اطمینان سیستم را در شرایط بهره برداری تضمین می نماید.

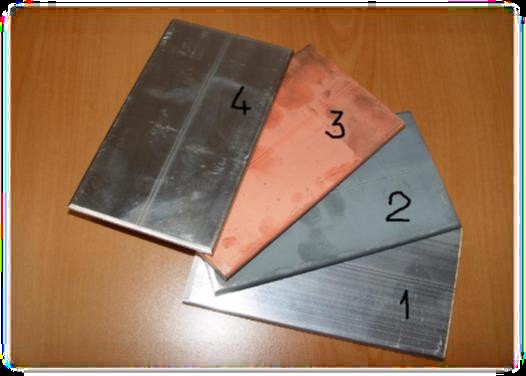

سه لایه آبکاری (روی، مس، قلع) در سرتاسر باسبار آلومینیومی:

مزایای سه لایه آبکاری (روی، مس، قلع) در سرتاسر باسبار آلومینیومی:

بهبود هدایت الکتریکی
افزایش مقاومت در برابر خوردگی شمش ها
طول عمر بالاتر باسداکت خصوصا درمحیط های مرطوب و آلوده

یکسان بودن سطح مقطع فاز و نول:

این طراحی باعث توزیع یکنواخت جریان و جلوگیری از داغ شدن بیش از حد نولدر شرایط بار نامتقارن و وجود هارمونیک ها میگردد.

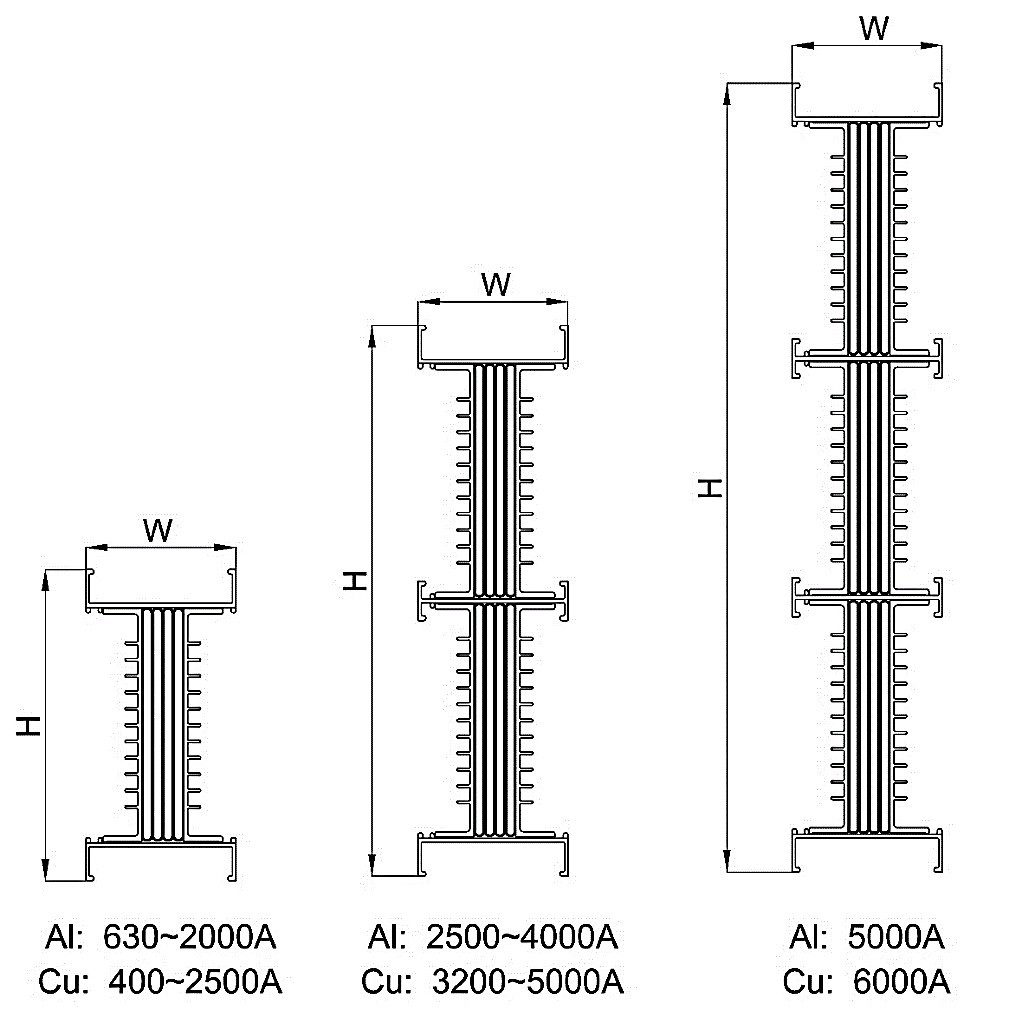

ساختار کمپکت (Compact):

طراحی کمپکت باعث صرفه جویی در فضای اشغالی شده که به خصوص در پروژه های با محدودیت فضا مانند بیمارستان ها، برج ها و مراکز داده اهمیت دارد.

درجه حفاظتIP55:

این درجه حفاظت، مقاومت بالایی در برابر نفوذ گرد و غبار و پاشش آب فراهم کرده و امکان استفاده از باسداکت در فضاهای نیم هباز یا صنعتی را
بدون نیاز به محفظه اضافی میدهد.

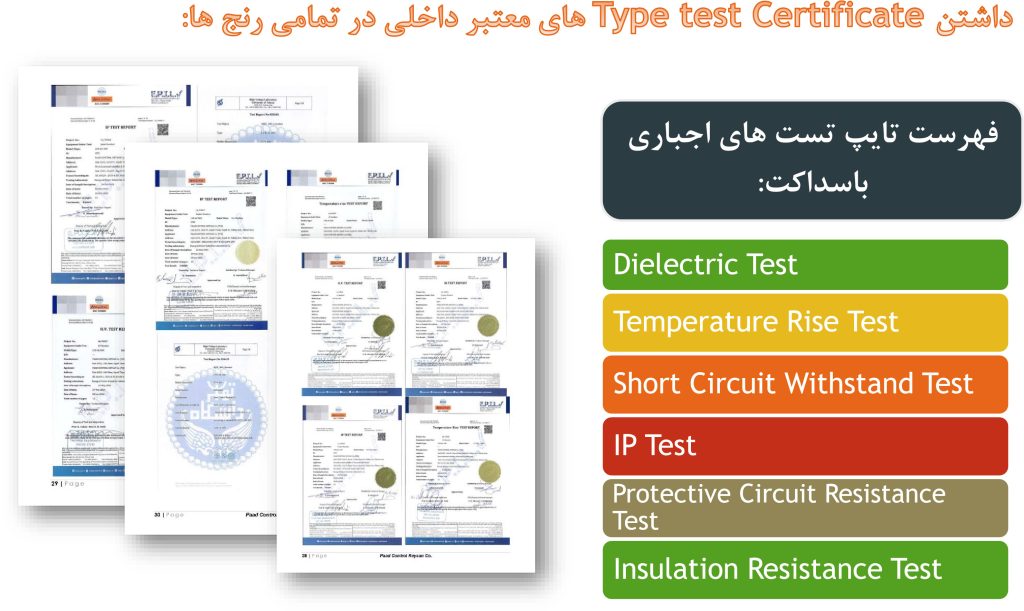

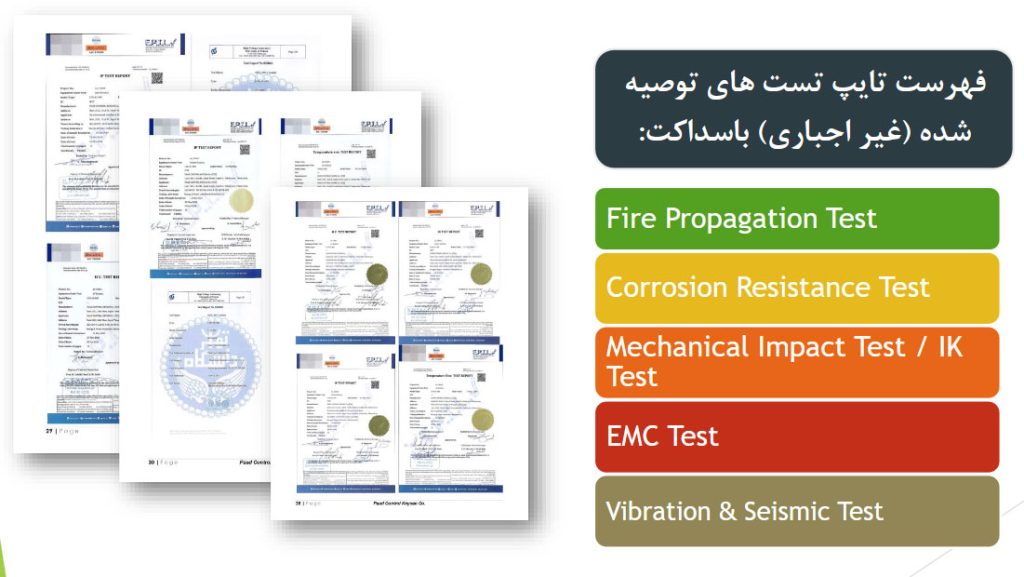

در استانداردIEC 61439-6، آزمایشهای تایپتست(Type Test)به دو دسته «ضروری»(Mandatory) و «توصیه شده»(Recommended)تقسیم میشوند.
این تقسیم بندی در بند10.10استانداردIEC 61439-6آمده است.

داشتنType test Certificateهای معتبر داخلی در تمامی رنج ها:

نصب، پشتیبانی و خدمات پس از فروش توسط شرکت پاد کنترل کیسان:

❖تیم نصب متخصص و آموزش دیده:

تیم نصب شرکت با رعایت کامل اصول ایمنی و استانداردهای فنی، پروژه ها را اجرا میکنند و پشتیبانی فنی در محل پروژه در صورت نیاز ارائه میشود.

❖گارانتی و خدمات پس از فروش:

کلیه محصولات دارای گارانتی معتبر حداقل دو ساله بوده و پشتیبانی فنی در سراسر کشور به صورت مستمر انجام می شود.

ارائه نقشه های سه بعدی مسیر پیش از اجرا

قبل از اجرای پروژه، نقشه برداری دقیق و ارائه نقشه های سه بعدی مسیر باعث کاهش ریسک برخورد با تأسیسات دیگر شده و روند نصب و اجرا را تسهیل می کند.

جمع بندی:

در پایان شایان ذکر است که کلیه مراحل طراحی و تولید این باسداکت، به صورت کامل در داخل کشور و با تکیه بر دانش فنی بومی صورت گرفته است.

طراحی و ساخت قالب اختصاصی برای تمامی اجزای محصول، حتی در کوچک ترین قطعات، این امکان را فراهم ساخته است تا در صورت بروز هرگونه تغییر در نقشه ها یا آسیب ناشی از بهره برداری ناصحیح، فرآیند تامین و جایگزینی قطعات در کوتاه ترین زمان ممکن و بدون وقفه درپروژه انجام پذیرد.

افزون بر این، بهره مندی از تیم فنی مجرب و گروه نصب متخصص، همراه با شناخت دقیق ازچالش های اجرایی و نصب باسداکت بر پایه مطالعات میدانی، ما را قادر ساخته است تا محصول نهایی را با ضمانت عملکرد و نصب دقیق و بی نقص به کارفرمایان محترم ارائه نماییم؛ محصولی که نه تنها از حیث کیفیت ساخت، بلکه از نظر پشتیبانی و خدمات اجرایی نیز در بالاترین سطح استاندارد قرار دارد.
